scb10型節能型干式變壓器結構特征

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-22 08:00:18

導讀：SC（B）10系列環氧干式變壓器是新一代節能產品。該系列配電變壓器產品可用于變壓器電壓從35KV電網直接變為400V配電的特殊場合，可減少10KV輸變電回路。運營和維護成本顯著降低。

SC（B）10系列環氧干式變壓器是新一代節能產品。該系列配電變壓器產品可用于變壓器電壓從35KV電網直接變為400V配電的特殊場合，可減少10KV輸變電回路。運營和維護成本顯著降低。 35KV級無勵磁調壓配電變壓器產品已通過家鑒定，成為高新技術產品。該產品具有損耗低，阻燃性好，短路能力強，體積小，噪音低，抗雷擊能力強，溫度分布均勻等優點，環氧干式變壓器不使用變壓器油，不產生油。污染，無爆炸危險。該產品可廣泛用作電力系統城域網改造的配電變壓器。它還可用于對消防和環境有嚴格和特殊要求的高層建筑，機場，車站，港口和地鐵。

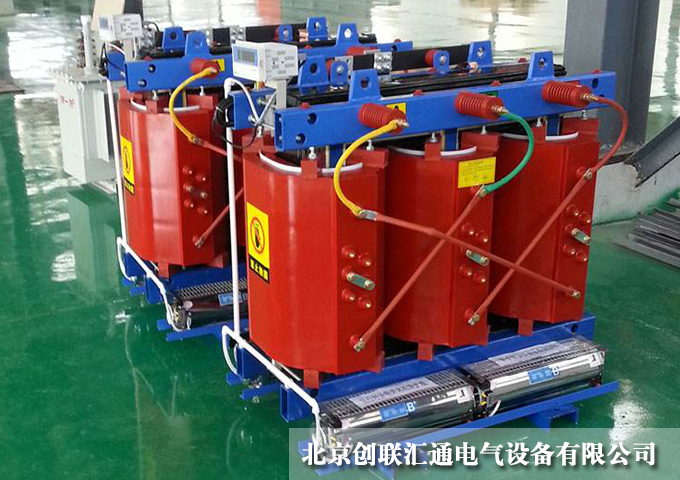

產品結構：

環氧干式變壓器主要由變壓器鐵心，變壓器繞組，變壓器絕緣，變壓器引線，變壓器冷卻裝置和溫度測量裝置組成。配電變壓器線圈纏繞在高精度繞線機上。低壓繞組使用箔繞組結構。大容量變壓器具有通風的空氣通道。卷繞完成后，進行真空干燥。鑄造硫化過程嚴格按照工藝要求進行。線圈中沒有氣泡或孔洞，變壓器產品可以實現高質量的操作。

核心：

該系列配電變壓器鐵芯采用優質高磁取向晶粒取向冷軋硅鋼片制成。它們采用先進的硅鋼片剪切線，45°全傾斜連接步進層壓，芯柱采用F級無緯線。捆綁和鐵軛等先進技術不需要沖孔板來固定新結構。核心表面采用環氧樹脂封裝，減少了漏磁的影響，有效改善了磁路分布，降低了磁芯噪聲和空載損耗。。空載電流大大提高了配電變壓器產品的外觀質量。

高壓繞組：

高壓繞組是分段和分層的，這大大降低了繞組層之間的電壓。使用填充環氧樹脂的真空澆鑄減少了繞組內的局部放電并改善了線圈的電性能。在配電變壓器的繞組層之間使用DMD環氧預浸料以增加抗壓強度。繞組的表面填充有玻璃纖維網，這提高了線圈的機械強度并改善了配電變壓器產品的短路電阻。沒有開裂。

低壓繞組：

低壓繞組采用箔片結構，線圈采用軸向冷卻風道，增強散熱能力，DMD環氧樹脂預浸料用于配電變壓器的低壓繞組層之間，端部采用環氧樹脂密封用于整個固定的樹脂。線材成型。

特征

1，阻燃，環氧樹脂作為SCB10干式變壓器絕緣材料本身很難燃燒，一旦發生火災就不會支持燃燒。

2，防潮防塵，SCB10干式變壓器繞組表面噴涂三防漆，在防塵，防潮的環境中，不會影響干式變壓器。

3，結構堅固，SCB10干式變壓器繞組采用環氧樹脂模壓而成，機械強度高，抗短路能力強。

4，過載能力強，SCB10干式變壓器絕緣等級為F級，高耐熱等級，超級品牌額定運行能力提高。

5，維護方便，SCB10干式變壓器不需要使用變壓器油，干燥后長期停機處理。
北京創聯匯通電氣是一家專業生產變壓器的廠家，型號齊全，支持定制，詳情咨詢郵箱： wang001_bjclht@163.com
